Điều Hòa Nối Ống Gió Là Gì? Cấu Tạo, Nguyên Lý & Ưu Nhược Điểm

Điều Hòa Nối Ống Gió Là Gì? Đây là hệ thống điều hòa có dàn lạnh được giấu trên trần, không khí sau khi được xử lý sẽ đi qua hệ thống ống gió và phân phối đến các cửa thổi trong phòng. Cách bố trí này giúp giảm thiết bị lộ trên trần, đồng thời cho phép chủ động hơn về vị trí cấp gió theo thiết kế nội thất.

Khác với điều hòa trung tâm hay điều hòa Multi, “nối ống gió” chủ yếu mô tả cách dàn lạnh phân phối không khí. Vì vậy, dàn lạnh nối ống gió có thể được sử dụng trong nhiều cấu hình hệ thống khác nhau. Việc lựa chọn điều hòa nối ống gió cần xét đồng thời công suất, áp suất tĩnh, khoảng không trần, tuyến ống gió và nhu cầu sử dụng thực tế.

Với biệt thự hoặc căn hộ cao cấp, giải pháp điều hòa cũng có thể được thiết kế đồng bộ với hệ thống nước nóng, chẳng hạn heat pump cho biệt thự, để đáp ứng đồng thời yêu cầu về tiện nghi, thẩm mỹ và vận hành.

Điều Hòa Nối Ống Gió Là Gì?

Điều hòa nối ống gió là hệ thống điều hòa có dàn lạnh được giấu phía trên trần, không khí sau khi được xử lý sẽ đi qua hệ thống ống gió và phân phối đến không gian sử dụng qua các cửa thổi. Dàn nóng được đặt bên ngoài để thực hiện quá trình trao đổi nhiệt của chu trình lạnh.

Giải pháp này vừa giúp hạn chế thiết bị lộ trong không gian, vừa cho phép bố trí các điểm cấp gió theo mặt bằng. Tuy nhiên, hiệu quả hệ thống còn phụ thuộc vào công suất, áp suất tĩnh, thiết kế ống gió, vị trí cửa gió và khoảng không kỹ thuật trên trần.

Hiểu đơn giản về điều hòa nối ống gió

Có thể hiểu theo một chu trình đơn giản: không khí trong phòng → dàn lạnh → ống gió → cửa thổi → trở lại phòng.

Dàn lạnh xử lý không khí, quạt đưa dòng khí vào hệ thống ống và các cửa thổi phân phối khí đến những vị trí đã thiết kế. Vì vậy, đây không chỉ là một thiết bị làm lạnh mà còn là một giải pháp phân phối không khí cho toàn bộ không gian.

Điều gì tạo nên sự khác biệt của hệ thống nối ống gió?

Ba đặc điểm chính làm nên cấu trúc của hệ thống:

• Dàn lạnh được giấu trên trần, giúp không gian gọn và ít lộ thiết bị.
• Không khí được dẫn qua hệ thống ống gió, thay vì thổi trực tiếp từ dàn lạnh.
• Có thể bố trí nhiều cửa thổi, phù hợp với mặt bằng và nhu cầu phân phối khí.

Do đó, thiết kế đường ống, lưu lượng và áp suất tĩnh cần được tính toán đồng bộ với dàn lạnh.

Điều hòa nối ống gió có phải là điều hòa âm trần không?

Hai khái niệm này không hoàn toàn giống nhau. “Âm trần” chủ yếu nói về vị trí hoặc cách lắp đặt thiết bị, còn “nối ống gió” nói về phương thức phân phối không khí.

Vì vậy, điều hòa âm trần có thể gồm nhiều cấu hình khác nhau; điều hòa âm trần nối ống gió là trường hợp dàn lạnh được đặt ẩn trên trần và khí được phân phối thông qua hệ thống ống.

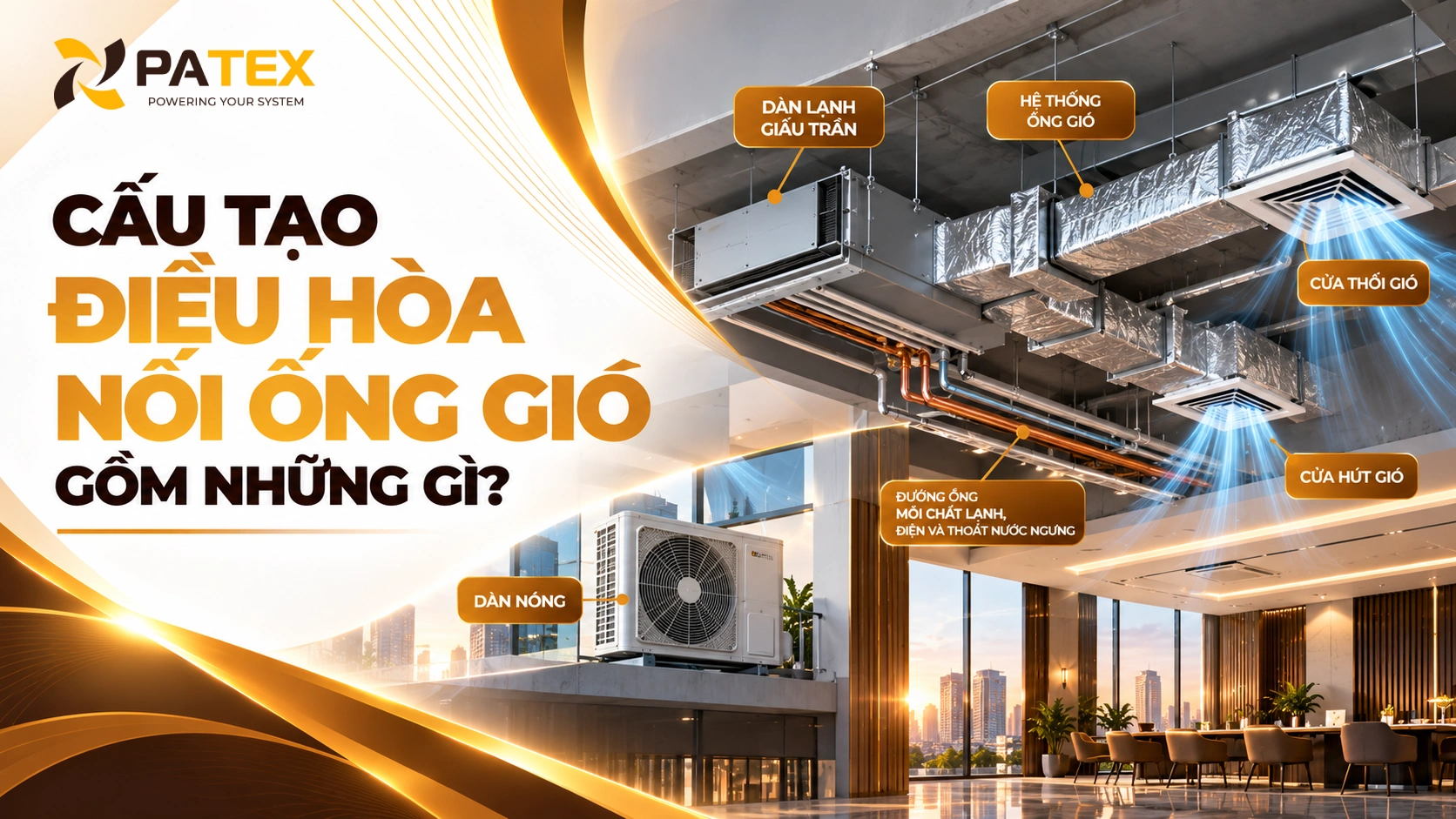

Cấu Tạo Điều Hòa Nối Ống Gió Gồm Những Gì?

Một hệ thống hoàn chỉnh gồm dàn lạnh, mạng ống gió, cửa hút – cửa thổi, dàn nóng cùng các đường kết nối môi chất lạnh, điện và nước ngưng.

Dàn lạnh giấu trần

Dàn lạnh thường gồm bộ trao đổi nhiệt, quạt, bộ lọc, khay nước ngưng và hệ thống điều khiển. Thiết bị được bố trí phía trên trần nên cần đủ không gian để lắp đặt và bảo trì.

Hệ thống ống gió

Ống gió đưa không khí từ dàn lạnh đến các khu vực cần làm mát. Chiều dài, kích thước, số nhánh và hướng đi của ống ảnh hưởng đến lưu lượng và trở lực, vì vậy phải được tính toán phù hợp với áp suất tĩnh của dàn lạnh.

Cửa hút gió và cửa thổi gió

Cửa hút đưa không khí từ phòng về dàn lạnh; cửa thổi đưa không khí sau xử lý trở lại không gian. Vị trí hai loại cửa này cần được bố trí phù hợp với mặt bằng và hướng lưu thông không khí.

Dàn nóng

Dàn nóng đặt ngoài công trình, gồm các bộ phận chính như máy nén, quạt và bộ trao đổi nhiệt, đảm nhiệm quá trình trao đổi nhiệt của chu trình lạnh.

Đường ống môi chất lạnh, điện và thoát nước ngưng

Các đường kết nối này giúp hệ thống vận hành đồng bộ. Vì vậy, điều hòa nối ống gió không chỉ là “dàn lạnh + ống gió” mà cần phối hợp cả môi chất lạnh, điện, nước ngưng và kết cấu trần.

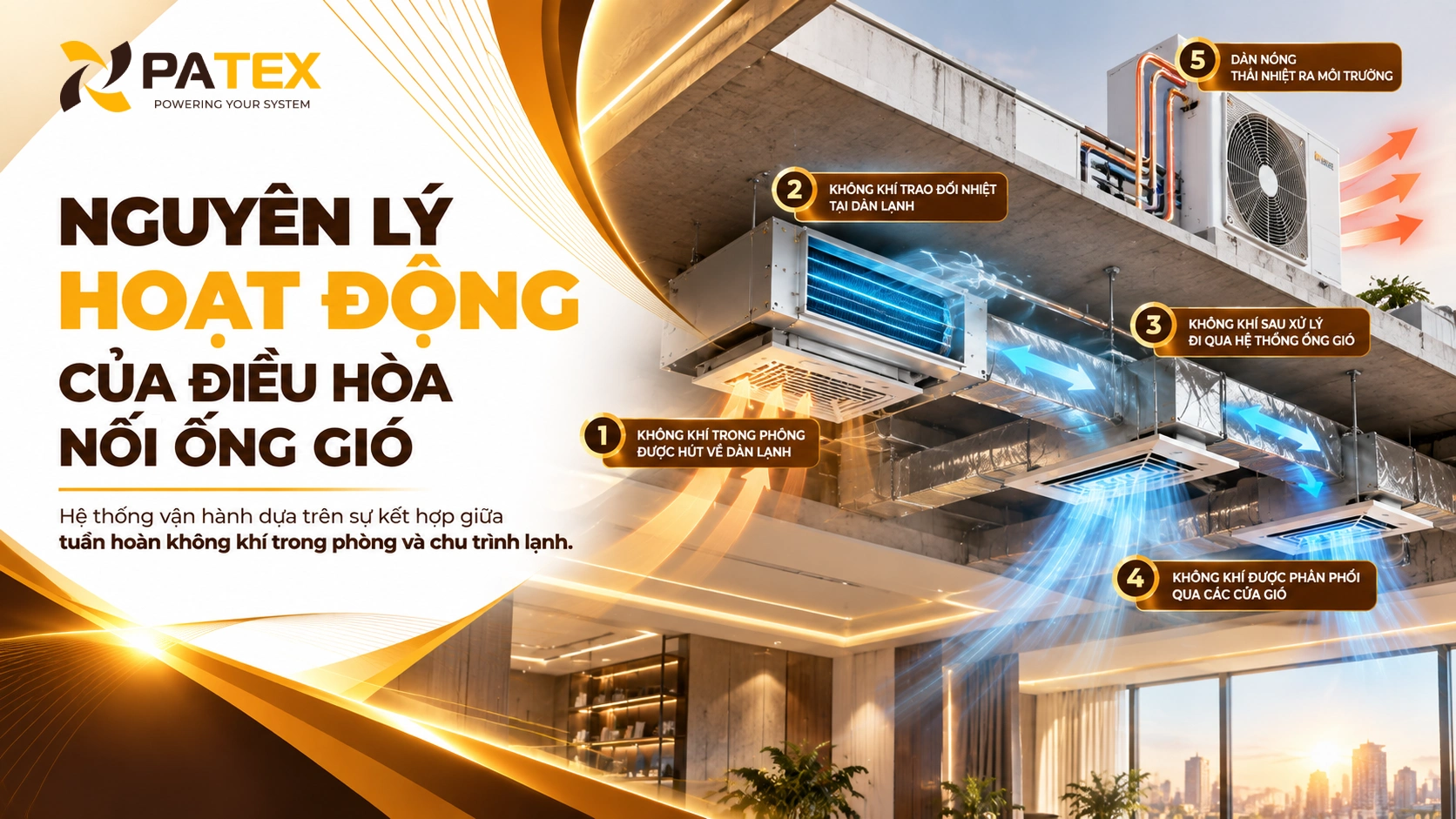

Nguyên Lý Hoạt Động Của Điều Hòa Nối Ống Gió

Hệ thống vận hành dựa trên sự kết hợp giữa tuần hoàn không khí trong phòng và chu trình lạnh.

Bước 1 – Không khí trong phòng được hút về dàn lạnh

Không khí từ khu vực sử dụng được đưa qua cửa hút và trở về dàn lạnh để tiếp tục xử lý.

Bước 2 – Không khí trao đổi nhiệt tại dàn lạnh

Không khí đi qua bộ trao đổi nhiệt, truyền nhiệt cho môi chất lạnh và được làm lạnh trước khi đưa trở lại không gian.

Bước 3 – Không khí sau xử lý đi qua hệ thống ống gió

Quạt dàn lạnh đưa dòng khí vào mạng ống. Từ đây, không khí được phân chia đến các nhánh theo thiết kế.

Bước 4 – Không khí được phân phối qua các cửa gió

Không khí sau xử lý đi ra qua các cửa thổi và được đưa đến những vị trí cần làm mát.

Bước 5 – Chu trình tiếp tục tuần hoàn

Không khí tiếp tục được hút về dàn lạnh để xử lý. Đồng thời, chu trình lạnh đưa lượng nhiệt lấy từ không gian ra môi trường bên ngoài thông qua dàn nóng.

Điều Hòa Nối Ống Gió Phù Hợp Với Công Trình Nào?

Điều hòa nối ống gió thường được cân nhắc ở những công trình yêu cầu cao về thẩm mỹ, muốn hạn chế thiết bị xuất hiện trực tiếp trong không gian và cần chủ động bố trí các điểm cấp gió. Tuy nhiên, việc lựa chọn không nên chỉ dựa vào diện tích hay hình thức thiết bị mà cần xem xét mặt bằng, khoảng trống trên trần, tải lạnh, nhu cầu sử dụng và phương án MEP tổng thể.

Biệt thự và căn hộ cao cấp

Với biệt thự và căn hộ cao cấp, hệ thống nối ống gió có thể phù hợp khi kiến trúc yêu cầu trần và nội thất liền mạch, ít thiết bị lộ. Dàn lạnh được bố trí phía trên trần, còn các cửa gió có thể đặt theo thiết kế nội thất thay vì cố định theo hình dạng của mặt nạ dàn lạnh.

Đặc biệt với mặt bằng có nhiều khu vực sử dụng, việc thiết kế đường gió và cửa thổi ngay từ đầu giúp hệ thống điều hòa được phối hợp đồng bộ với kiến trúc, chiếu sáng và nội thất.

Khách sạn

Trong khách sạn, yếu tố thẩm mỹ cần đi cùng khả năng vận hành và bảo trì. Hệ thống nối ống gió có thể được sử dụng cho những không gian cần hạn chế thiết bị nhìn thấy, đồng thời cho phép tổ chức phân phối khí theo từng khu vực.

Với phòng nghỉ hoặc không gian có yêu cầu cao về sự yên tĩnh, cần đặc biệt quan tâm đến lựa chọn thiết bị, thiết kế đường gió và vị trí cửa thổi. Cửa thăm cũng phải được bố trí đủ để nhân viên kỹ thuật tiếp cận thiết bị khi bảo trì.

Văn phòng và showroom

Văn phòng, showroom thường có mặt bằng mở và cách bố trí nội thất thay đổi theo công năng. Khi đó, hệ thống nối ống gió cho phép thiết kế các điểm cấp khí theo khu vực thay vì phụ thuộc hoàn toàn vào vị trí của dàn lạnh.

Tuy nhiên, tuyến ống cần được phối hợp với hệ trần, đèn, điện và các hạng mục MEP khác. Với showroom, vị trí cửa gió còn cần tính đến cách trưng bày sản phẩm và yêu cầu thẩm mỹ của không gian.

Nhà hàng và không gian dịch vụ

Nhà hàng có mật độ người và tải nhiệt thay đổi theo thời điểm, trong khi bàn ghế và khu vực phục vụ cần được bố trí linh hoạt. Vì vậy, thiết kế hệ thống không chỉ nhằm đưa đủ lượng khí vào phòng mà còn phải kiểm soát hướng và vị trí cấp gió.

Cửa thổi nên được tính toán để hạn chế luồng khí tác động trực tiếp vào khách hàng. Đồng thời, hệ thống cần được phối hợp với trần, ánh sáng, nội thất và các thiết bị phục vụ vận hành của nhà hàng.

Bệnh viện, trường học và công trình đặc thù

Với bệnh viện, trường học hoặc các công trình có yêu cầu kỹ thuật riêng, không nên lựa chọn điều hòa nối ống gió chỉ vì thiết bị được giấu trên trần.

Những công trình này cần được đánh giá riêng về thông gió, chất lượng không khí, kiểm soát nhiệt độ, lưu lượng khí, phương án vận hành và các yêu cầu MEP. Trong một số khu vực, hệ thống điều hòa còn phải phối hợp với yêu cầu kiểm soát môi trường đặc thù của công trình.

Điều Hòa Nối Ống Gió Khác Điều Hòa Âm Trần Cassette Như Thế Nào?

Cả điều hòa nối ống gió và cassette đều có thể được bố trí trên trần, nhưng cách phân phối không khí khác nhau. Với nối ống gió, không khí được đưa qua mạng ống đến các cửa gió; trong khi cassette phân phối khí trực tiếp từ mặt nạ của dàn lạnh.

Tiêu chí	Nối ống gió	Cassette
Dàn lạnh	Giấu phía trên trần	Dàn lạnh nằm trên trần, mặt nạ nhìn thấy
Phân phối khí	Qua ống gió và cửa thổi	Trực tiếp qua mặt nạ
Mức độ ẩn thiết bị	Cao	Thấp hơn
Thiết kế trần	Cần bố trí thêm không gian cho ống	Yêu cầu phối hợp vị trí dàn lạnh
Bố trí cửa gió	Linh hoạt theo thiết kế	Phụ thuộc cấu trúc mặt nạ
Bảo trì	Cần bố trí cửa thăm	Tiếp cận thiết bị thuận tiện hơn

Khi nào cassette phù hợp hơn?

Cassette có thể được cân nhắc khi mặt bằng tương đối đơn giản, vị trí dàn lạnh có thể bố trí thuận lợi và không cần triển khai mạng ống gió riêng. Mặt nạ của thiết bị đồng thời đảm nhiệm việc phân phối không khí nên phương án trần thường dễ phối hợp hơn so với hệ thống có nhiều tuyến ống.

Khi nào nối ống gió có lợi thế về thiết kế?

Nối ống gió phù hợp hơn khi công trình đặt nặng yêu cầu ẩn thiết bị và chủ động vị trí cấp khí. Dàn lạnh được giấu phía trên trần, trong khi cửa thổi có thể được bố trí tại những vị trí phù hợp với kiến trúc.

Đổi lại, phương án này đòi hỏi thiết kế kỹ thuật kỹ hơn và phải dành đủ không gian cho cả dàn lạnh, đường ống, cửa thăm và các hạng mục liên quan.

Ưu Điểm Và Hạn Chế Của Điều Hòa Nối Ống Gió

Giá trị của hệ thống nối ống gió nằm ở khả năng kết hợp giữa thiết bị điều hòa và thiết kế không gian. Tuy nhiên, chính cấu trúc này cũng khiến hệ thống yêu cầu nhiều tính toán và phối hợp thi công hơn.

Ưu điểm

• Ẩn dàn lạnh: thiết bị nằm phía trên trần, giúp không gian ít bị ảnh hưởng bởi thiết bị cơ điện.
• Chủ động phân phối khí: có thể đưa không khí đến nhiều vị trí thông qua hệ thống ống và cửa thổi.
• Linh hoạt về kiến trúc: vị trí cửa gió có thể được tính toán theo mặt bằng và thiết kế nội thất.
• Phù hợp công trình yêu cầu thẩm mỹ: đặc biệt là biệt thự, căn hộ cao cấp, khách sạn, showroom và các không gian dịch vụ.
• Có thể kết hợp nhiều cấu hình hệ thống: tùy thiết bị và phương án thiết kế, dàn lạnh nối ống gió có thể được sử dụng trong hệ thống cục bộ, Multi hoặc VRF.

Hạn chế

• Cần khoảng không kỹ thuật: phải đủ chỗ cho dàn lạnh, ống gió, đường ống và các hạng mục phụ trợ.
• Thiết kế phức tạp hơn: cần tính toán lưu lượng, áp suất tĩnh, kích thước và hướng đi của đường ống.
• Yêu cầu phối hợp thi công: hệ thống phải được triển khai đồng bộ với trần, điện, nội thất, PCCC và các hạng mục MEP liên quan.
• Bảo trì cần tính từ đầu: phải có cửa thăm phù hợp để tiếp cận dàn lạnh và các bộ phận cần kiểm tra.
• Chi phí không chỉ nằm ở thiết bị: tổng mức đầu tư còn phụ thuộc vào dàn lạnh, dàn nóng, chiều dài đường ống, vật tư ống gió, số lượng cửa gió và khối lượng thi công thực tế.

Vì vậy, không nên đánh giá điều hòa nối ống gió chỉ bằng giá thiết bị. Một phương án phù hợp là phương án cân bằng được yêu cầu sử dụng, thiết kế kiến trúc, điều kiện kỹ thuật và khả năng bảo trì trong suốt quá trình vận hành.

Lắp Điều Hòa Nối Ống Gió Cần Lưu Ý Những Gì?

Lắp điều hòa nối ống gió không đơn giản là đưa dàn lạnh lên trần rồi kết nối với vài đoạn ống. Dàn lạnh, đường ống gió, cửa gió, môi chất lạnh, nước ngưng và hệ thống trần phải được tính toán đồng bộ ngay từ đầu. Làm tốt bước này giúp hạn chế sửa đổi khi thi công và thuận tiện hơn cho việc bảo trì sau này.

Kiểm tra khoảng không trần

Trước khi chọn thiết bị, cần kiểm tra chiều cao và khoảng trống kỹ thuật phía trên trần. Không gian này phải đủ cho dàn lạnh, đường ống gió, ống môi chất, đường thoát nước ngưng và cửa thăm.

Nếu trần quá thấp hoặc không đủ khoảng trống, phương án nối ống gió có thể không phù hợp dù công suất thiết bị đáp ứng được nhu cầu làm lạnh.

Xác định vị trí dàn lạnh

Dàn lạnh nên được đặt tại vị trí thuận lợi cho việc kết nối các tuyến ống, thoát nước ngưng và bảo trì. Không nên chỉ chọn vị trí dựa trên chỗ còn trống trên trần.

Với công trình đang hoàn thiện nội thất, vị trí dàn lạnh cần được thống nhất cùng kiến trúc và MEP để tránh phải di chuyển thiết bị sau khi đóng trần.

Thiết kế tuyến ống gió

Tuyến ống cần được tính toán theo lưu lượng, áp suất tĩnh, chiều dài và trở lực của hệ thống. Đường ống càng dài, nhiều nhánh hoặc nhiều đoạn chuyển hướng thì yêu cầu tính toán càng chặt chẽ.

Mục tiêu không chỉ là đưa được ống từ dàn lạnh đến cửa gió mà phải đảm bảo lượng khí phân phối phù hợp cho từng khu vực.

Tính số lượng và vị trí cửa gió

Số lượng cửa thổi và cửa hút phụ thuộc vào mặt bằng, công năng và phương án phân phối khí. Vị trí cửa gió nên được phối hợp với trần, đèn, nội thất và khu vực sử dụng.

Đặc biệt tại phòng ngủ, bàn làm việc, bàn ăn hoặc khu vực đông người, cần tránh bố trí luồng khí thổi trực tiếp vào vị trí người sử dụng.

Tính toán đường ống môi chất lạnh

Đường ống môi chất phải tuân thủ giới hạn kỹ thuật của thiết bị về chiều dài, chênh lệch cao độ, kích thước và phương án kết nối. Việc thi công cũng cần đảm bảo độ kín và cách nhiệt đúng yêu cầu.

Không nên xác định dàn lạnh và dàn nóng tách rời khỏi phương án đường ống, đặc biệt với công trình có khoảng cách lớn giữa hai thiết bị.

Thiết kế thoát nước ngưng

Nước ngưng phải được dẫn ra ngoài an toàn, hạn chế nguy cơ đọng nước hoặc rò rỉ trên trần. Tuyến thoát cần tính đến độ dốc, vị trí xả và khả năng kiểm tra khi vận hành.

Đây là hạng mục nhỏ nhưng nếu xử lý không tốt có thể ảnh hưởng trực tiếp đến trần và nội thất công trình.

Bố trí dàn nóng

Dàn nóng cần có vị trí thông thoáng, thuận tiện cho trao đổi nhiệt và bảo trì. Đồng thời phải tính đến khoảng cách kỹ thuật, kết cấu đỡ, hướng thoát khí nóng và đường đi của ống kết nối.

Với hệ thống nhiều dàn nóng, phương án bố trí cần được xem xét ngay trong thiết kế MEP thay vì chờ đến khi thi công.

Chừa cửa thăm để bảo trì

Dàn lạnh được giấu trên trần không có nghĩa là có thể bỏ qua khả năng tiếp cận thiết bị. Cửa thăm phải đủ vị trí và kích thước cần thiết để kỹ thuật viên kiểm tra, vệ sinh và sửa chữa.

Đây là một trong những điểm nên xác định trước khi hoàn thiện trần, không nên xử lý sau khi công trình đã bàn giao.

Phối hợp với điện, PCCC, trần và nội thất

Hệ thống nối ống gió thường đi trong cùng khoảng không với nhiều hạng mục khác. Vì vậy cần phối hợp giữa HVAC, điện, PCCC, trần, chiếu sáng và nội thất ngay từ bản vẽ.

Một phương án tốt không chỉ chạy được về mặt kỹ thuật mà còn phải phù hợp với cấu trúc thực tế của công trình.

Checklist trước khi thi công:

• Đủ khoảng không kỹ thuật trên trần
• Có vị trí đặt dàn lạnh và cửa thăm
• Đã tính tuyến ống và áp suất tĩnh
• Đã xác định cửa hút, cửa thổi
• Đã kiểm tra đường ống môi chất
• Có phương án thoát nước ngưng
• Đã xác định vị trí dàn nóng
• Đã phối hợp với điện, PCCC, trần và nội thất

Cách Chọn Điều Hòa Nối Ống Gió Cho Công Trình

Chọn điều hòa nối ống gió nên bắt đầu từ nhu cầu thực tế của công trình thay vì chọn máy theo diện tích đơn thuần. Một thiết bị có công suất lớn chưa chắc phù hợp nếu tải lạnh, đường ống hoặc điều kiện lắp đặt không tương ứng.

Xác định tải lạnh thay vì chỉ tính theo diện tích

Diện tích là thông tin ban đầu, nhưng tải lạnh còn phụ thuộc vào chiều cao phòng, diện tích kính, hướng nắng, số người, thiết bị tỏa nhiệt và công năng sử dụng.

Phòng khách, phòng ngủ, showroom hay nhà hàng có cùng diện tích vẫn có thể cần mức công suất khác nhau. Vì vậy, diện tích chỉ nên được dùng để tham khảo, không phải tiêu chí duy nhất để chọn máy.

Chọn công suất dàn lạnh

Sau khi xác định tải lạnh, cần lựa chọn công suất dàn lạnh phù hợp với nhu cầu thực tế và điều kiện vận hành. Không nên áp dụng một công thức BTU/m² cố định cho mọi công trình.

Với dự án có nhiều khu vực, việc phân chia tải theo từng không gian thường quan trọng hơn việc chọn một thiết bị thật lớn cho toàn bộ mặt bằng.

Chọn áp suất tĩnh phù hợp

Đây là yếu tố dễ bị bỏ qua khi lựa chọn hệ thống nối ống gió. Dàn lạnh phải có áp suất tĩnh phù hợp với trở lực của mạng ống, bao gồm chiều dài đường ống, số nhánh, co, cút và các thành phần trên tuyến.

Nếu áp suất không đáp ứng cấu hình đường ống, lượng khí thực tế tại các cửa thổi có thể không đạt như thiết kế. Vì vậy, không nên chọn dàn lạnh chỉ dựa vào công suất lạnh.

Xác định số lượng cửa gió

Số lượng và vị trí cửa gió cần được xác định theo mặt bằng và cách sử dụng từng khu vực. Mục tiêu là phân phối khí hợp lý, tránh tập trung quá nhiều tại một điểm hoặc tạo luồng thổi trực tiếp vào người.

Đối với công trình có nhiều phòng hoặc mặt bằng phức tạp, đây là phần nên được thể hiện rõ trên bản vẽ trước khi thi công.

Kiểm tra khoảng không trần

Cần đối chiếu kích thước dàn lạnh với chiều cao trần và toàn bộ không gian kỹ thuật còn lại. Ngoài thiết bị, còn phải dành chỗ cho ống gió, ống môi chất, nước ngưng và cửa thăm.

Nếu không gian trần không đáp ứng, nên điều chỉnh phương án trước khi đặt thiết bị thay vì xử lý bằng cách thay đổi trần khi công trình đã thi công.

Xác định cấu trúc hệ thống: cục bộ, Multi hay VRF

Tùy quy mô và cách vận hành, dàn lạnh nối ống gió có thể được triển khai trong hệ thống cục bộ, Multi hoặc VRF.

Công trình nhỏ có thể cần cấu hình đơn giản; trong khi biệt thự lớn, khách sạn, văn phòng hoặc dự án có nhiều khu vực điều khiển riêng có thể cần phương án hệ thống phức tạp hơn. Việc lựa chọn nên dựa trên số lượng khu vực, nhu cầu điều khiển, mặt bằng và phương án MEP tổng thể.

Tính đến bảo trì ngay từ khi thiết kế

Một hệ thống điều hòa chỉ thực sự thuận tiện khi vừa vận hành ổn định vừa có thể tiếp cận để bảo dưỡng. Vì vậy, cần xác định vị trí cửa thăm, đường tiếp cận dàn lạnh, khả năng vệ sinh bộ lọc, kiểm tra nước ngưng và xử lý sự cố ngay từ bản vẽ.

Đây cũng là lý do nên chọn thiết bị và thiết kế hệ thống trước khi hoàn thiện trần, thay vì chỉ quan tâm đến công suất và giá thiết bị.

Nguyên tắc dễ nhớ: chọn điều hòa nối ống gió theo tải lạnh → công suất → áp suất tĩnh → mạng ống → cửa gió → điều kiện trần → cấu hình hệ thống → khả năng bảo trì. Cách tiếp cận này sát với điều kiện công trình hơn so với việc chỉ dựa vào diện tích phòng.

Nguồn kỹ thuật của Panasonic cũng nhấn mạnh việc lựa chọn phải xét nhiều yếu tố ngoài diện tích, đồng thời kiểm tra không gian trần, tuyến ống và vị trí cửa gió.

Hiểu đơn giản, điều hòa nối ống gió là giải pháp sử dụng dàn lạnh giấu trần kết hợp hệ thống ống gió để đưa không khí đã xử lý đến các vị trí cần làm mát. Điểm quan trọng không chỉ nằm ở việc chọn công suất máy mà còn ở thiết kế đường ống, áp suất tĩnh, cửa gió, khoảng không kỹ thuật và khả năng bảo trì sau này.

Tùy quy mô và cách sử dụng, hệ thống có thể được triển khai độc lập hoặc kết hợp với điều hòa Multi, điều hòa trung tâm như VRF. Với biệt thự cao cấp, việc thiết kế đồng bộ điều hòa với heat pump cho biệt thự cũng có thể tạo thành một giải pháp tiện nghi tổng thể cho công trình.

Nếu đang lựa chọn hệ thống cho nhà ở, biệt thự, khách sạn, văn phòng hoặc công trình thương mại, nên khảo sát mặt bằng và nhu cầu sử dụng trước khi chốt thiết bị. PATEX cung cấp giải pháp thiết kế, cung cấp và thi công điều hòa nối ống gió trọn gói. Liên hệ để được tư vấn phương án phù hợp với công trình.

Những Câu Hỏi Thường Gặp Về Điều Hòa Nối Ống Gió

1. Điều hòa nối ống gió là gì?

Điều hòa nối ống gió là hệ thống có dàn lạnh được lắp giấu trên trần, sau đó không khí sau khi xử lý được dẫn qua hệ thống ống gió đến các cửa thổi trong phòng. Cách bố trí này giúp hạn chế thiết bị lộ trên trần và linh hoạt vị trí cấp gió.

2. Điều hòa nối ống gió hoạt động như thế nào?

Không khí trong phòng được hút về dàn lạnh để trao đổi nhiệt, sau đó luồng khí đã được xử lý được đưa qua hệ thống ống gió và phân phối đến các cửa thổi. Không khí tiếp tục tuần hoàn để duy trì nhiệt độ cài đặt.

3. Điều hòa nối ống gió có phải là điều hòa âm trần không?

Điều hòa nối ống gió là một dạng điều hòa có dàn lạnh được giấu trên trần, nhưng “âm trần” và “nối ống gió” không hoàn toàn đồng nghĩa. Âm trần mô tả vị trí và cách lắp đặt, còn nối ống gió mô tả phương thức phân phối không khí qua hệ thống ống gió.

4. Điều hòa nối ống gió phù hợp với công trình nào?

Giải pháp này thường được cân nhắc cho biệt thự, căn hộ cao cấp, khách sạn, văn phòng, showroom, nhà hàng và các công trình yêu cầu cao về thẩm mỹ. Việc lựa chọn vẫn cần dựa trên mặt bằng, tải lạnh, khoảng không trần và phương án MEP thực tế.

5. Điều hòa nối ống gió có thể kết hợp với điều hòa trung tâm không?

Có. Dàn lạnh nối ống gió có thể được sử dụng trong các cấu hình hệ thống điều hòa trung tâm như VRF/VRV. Khi đó, việc lựa chọn công suất, áp suất tĩnh, chiều dài và cách bố trí ống gió cần được tính toán đồng bộ với toàn hệ thống.

6. Điều hòa nối ống gió có thể kết hợp với điều hòa Multi không?

Có thể. Multi là cấu trúc kết nối một dàn nóng với nhiều dàn lạnh, trong khi nối ống gió là kiểu dàn lạnh và phương thức phân phối không khí. Một số cấu hình Multi có thể sử dụng dàn lạnh nối ống gió, tùy model và yêu cầu công trình.

7. Điều hòa nối ống gió khác điều hòa âm trần cassette như thế nào?

Cassette có mặt nạ dàn lạnh hiện diện trên bề mặt trần và thổi khí trực tiếp vào không gian. Điều hòa nối ống gió giấu dàn lạnh trên trần và đưa khí qua ống gió đến các cửa thổi, vì vậy cho phép bố trí cửa gió linh hoạt hơn nhưng yêu cầu phối hợp kỹ thuật trên trần nhiều hơn.

8. Điều hòa nối ống gió cần khoảng trống trần bao nhiêu?

Khoảng trống cần thiết phụ thuộc vào model dàn lạnh, công suất, hệ thống ống gió và các đường kỹ thuật đi kèm. Không nên áp dụng một kích thước cố định cho mọi công trình; cần kiểm tra kích thước thiết bị và bố trí thực tế trước khi thi công. Một số dòng dàn lạnh nối ống gió có chiều cao thân máy khác nhau để đáp ứng điều kiện trần hạn chế.

9. Điều hòa nối ống gió có khó bảo trì không?

Việc bảo trì không nhất thiết phức tạp nếu hệ thống được thiết kế ngay từ đầu với vị trí dàn lạnh và cửa thăm phù hợp. Cần chừa không gian tiếp cận để kiểm tra, vệ sinh dàn lạnh, xử lý đường thoát nước ngưng và các bộ phận liên quan.

10. Điều hòa nối ống gió có tốn điện không?

Mức tiêu thụ điện phụ thuộc vào tải lạnh, công suất thiết bị, hiệu suất máy, thời gian vận hành, nhiệt độ cài đặt và thiết kế hệ thống. Vì vậy, không nên đánh giá mức tiêu thụ điện chỉ dựa trên loại điều hòa mà cần tính theo điều kiện sử dụng thực tế.

11. Điều hòa nối ống gió có phù hợp cho biệt thự không?

Có thể phù hợp với biệt thự, đặc biệt khi chủ đầu tư yêu cầu không gian nội thất liền mạch và muốn hạn chế thiết bị điều hòa lộ trên trần. Với biệt thự cao cấp, phương án điều hòa có thể được phối hợp cùng hệ thống nước nóng trung tâm hoặc heat pump để đáp ứng đồng thời nhu cầu điều hòa không gian và nước nóng.

12. Chi phí lắp đặt điều hòa nối ống gió phụ thuộc vào những yếu tố nào?

Chi phí phụ thuộc vào công suất và thương hiệu thiết bị, số lượng dàn lạnh, cấu hình cục bộ/Multi/VRF, chiều dài đường ống, hệ thống ống gió, số lượng cửa gió, thoát nước ngưng, điện cấp và điều kiện thi công thực tế. Vì vậy, hai công trình có cùng diện tích vẫn có thể có tổng chi phí khác nhau.
