Điều Hòa Âm Trần Là Gì? Vì Sao Được Ưa Chuộng Cho Không Gian Lớn?

Điều hòa âm trần là gì? Đây là dòng điều hòa có dàn lạnh được lắp âm hoặc áp vào khu vực trần, giúp tiết kiệm không gian tường và phân phối không khí đều hơn trong phòng. Thiết bị thường được sử dụng tại biệt thự, căn hộ cao cấp, văn phòng, nhà hàng, khách sạn, showroom và nhiều công trình yêu cầu cao về thẩm mỹ.

Tuy nhiên, chọn điều hòa âm trần không chỉ dựa vào công suất hay diện tích phòng. Chiều cao trần, khoảng không kỹ thuật, cách bố trí nội thất, hướng thổi, đường ống và nhu cầu sử dụng đều ảnh hưởng đến hiệu quả vận hành. Bài viết dưới đây giúp bạn hiểu rõ điều hòa âm trần là gì, cấu tạo, nguyên lý hoạt động, các loại phổ biến và cách lựa chọn phù hợp cho từng công trình.

Điều Hòa Âm Trần Là Gì?

Điều hòa âm trần là loại điều hòa có dàn lạnh được bố trí tại khu vực trần, thường nằm trong khoảng không kỹ thuật phía trên trần hoặc được lắp theo thiết kế âm trần, thay vì đặt trên tường như điều hòa treo tường. Tùy cấu hình, thiết bị có thể phân phối không khí trực tiếp qua mặt nạ cassette hoặc đưa khí lạnh đến không gian sử dụng thông qua hệ thống ống gió.

Giải pháp này thường được cân nhắc cho những công trình yêu cầu cao về thẩm mỹ và khả năng phân phối không khí như biệt thự, căn hộ cao cấp, văn phòng, nhà hàng, khách sạn, showroom, trường học, bệnh viện hoặc các không gian thương mại. Tuy nhiên, việc lựa chọn không chỉ phụ thuộc vào diện tích phòng mà còn liên quan đến chiều cao trần, khoảng không kỹ thuật, tải lạnh, cách bố trí nội thất và phương án MEP của công trình.

Điều hòa âm trần hoạt động như thế nào?

Về nguyên lý, thiết bị vẫn vận hành theo chu trình lạnh của một hệ thống điều hòa thông thường. Khác biệt chính nằm ở vị trí bố trí dàn lạnh và cách đưa không khí đã được xử lý trở lại không gian.

Quá trình có thể hiểu đơn giản theo trình tự:

Không khí trong phòng → dàn lạnh → trao đổi nhiệt → phân phối khí → không gian sử dụng

Dàn lạnh tiếp nhận không khí trong phòng và đưa qua dàn trao đổi nhiệt. Sau khi được làm lạnh, không khí được quạt đưa trở lại phòng qua mặt nạ hoặc hệ thống cửa gió, tùy loại thiết bị. Ở phía ngoài, dàn nóng đảm nhiệm quá trình thải nhiệt ra môi trường thông qua máy nén, dàn trao đổi nhiệt và quạt dàn nóng.

Nói cách khác, điều hòa không trực tiếp “tạo ra hơi lạnh” mà lấy nhiệt từ không gian cần làm mát và chuyển lượng nhiệt đó ra bên ngoài thông qua chu trình lạnh.

Vì sao dàn lạnh được bố trí trên trần?

Cách bố trí này trước hết giải quyết bài toán không gian và kiến trúc. Thay vì chiếm một vị trí đáng kể trên tường, dàn lạnh được đưa lên khu vực trần, giúp mặt bằng tường thông thoáng hơn và dễ phối hợp với thiết kế nội thất.

Với các dòng cassette, vị trí trên trần còn cho phép không khí được phân phối theo nhiều hướng. Chẳng hạn, cassette 4 hướng có thể đưa luồng khí ra bốn phía từ vị trí dàn lạnh, phù hợp với những mặt bằng cần phân bổ khí tương đối rộng.

Tuy nhiên, đây cũng là lý do hệ thống cần được tính toán ngay từ giai đoạn thiết kế. Khoảng không phía trên trần phải đủ để bố trí thân máy, đường ống, dây điện và các hạng mục liên quan; yêu cầu thực tế thay đổi theo từng model và cấu hình.

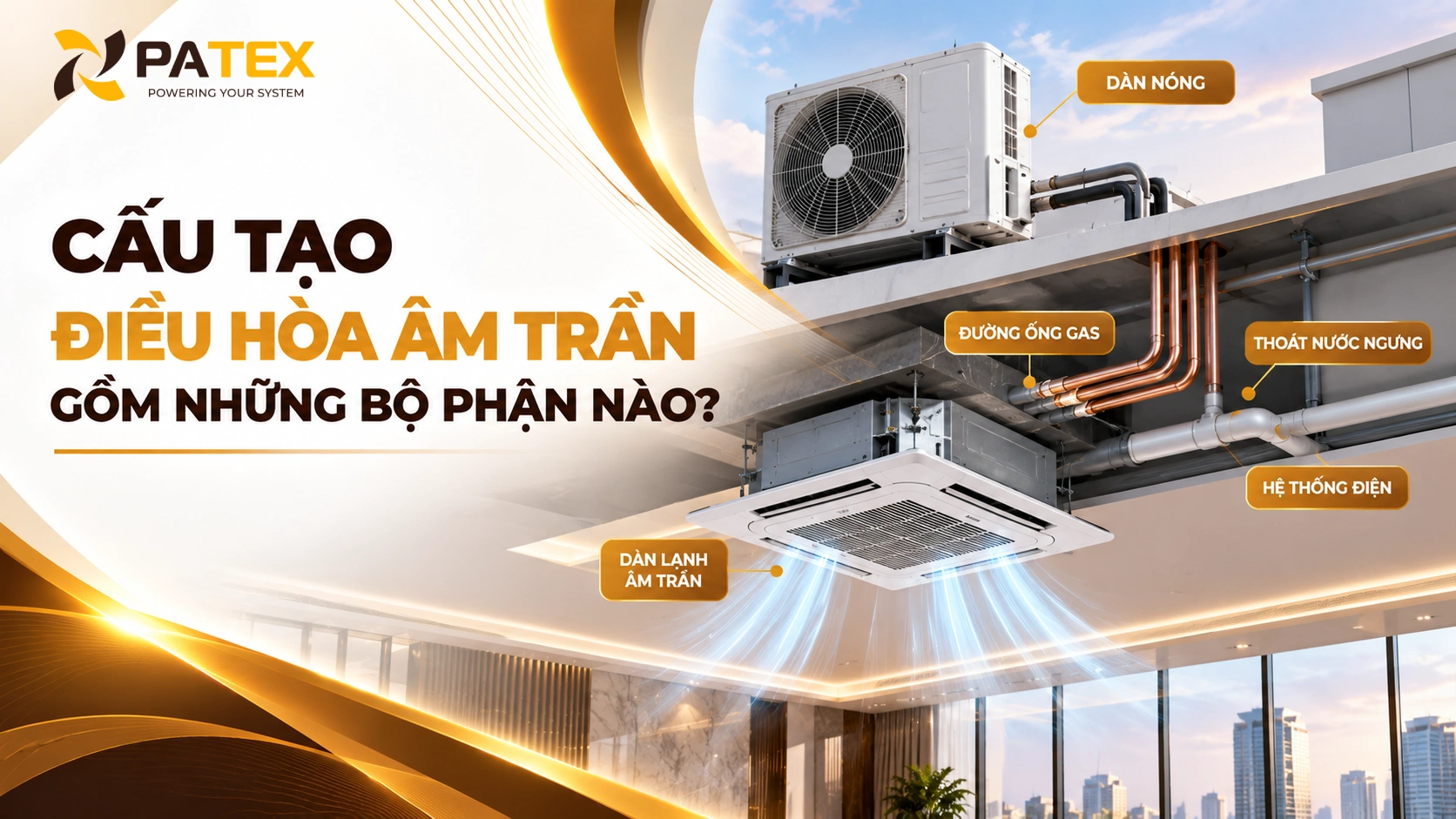

Cấu Tạo Điều Hòa Âm Trần Gồm Những Bộ Phận Nào?

Một hệ thống hoàn chỉnh không chỉ gồm dàn lạnh và dàn nóng. Khi triển khai thực tế, thiết bị còn cần đường ống môi chất lạnh, thoát nước ngưng, nguồn điện và hệ thống điều khiển tương ứng.

Dàn lạnh âm trần

Dàn lạnh là bộ phận trực tiếp xử lý và phân phối không khí trong phòng. Tùy model, cấu tạo có thể gồm quạt, dàn trao đổi nhiệt, bộ lọc, khay nước ngưng, bơm nước ngưng, cánh đảo gió, mặt nạ và mạch điều khiển.

Ở dòng cassette, mặt nạ là phần người dùng nhìn thấy sau khi hoàn thiện trần. Vì vậy, vị trí lắp và kích thước mặt nạ cần được phối hợp với bố cục trần, đèn chiếu sáng và các hạng mục nội thất khác.

Một số thiết bị có bơm nước ngưng tích hợp để hỗ trợ đưa nước ngưng lên độ cao nhất định trước khi thoát ra ngoài; thông số này không giống nhau giữa các model.

Dàn nóng

Dàn nóng đảm nhiệm phần còn lại của chu trình lạnh, trong đó máy nén đưa môi chất lạnh tuần hoàn qua hệ thống để trao đổi nhiệt. Các bộ phận chính thường gồm máy nén, dàn trao đổi nhiệt, quạt và hệ thống điều khiển, bảo vệ.

Vị trí đặt dàn nóng cũng cần được tính toán về khoảng cách, khả năng lưu thông không khí, kết cấu lắp đặt và điều kiện bảo trì. Vì vậy, không nên chỉ xác định vị trí dàn lạnh mà bỏ qua dàn nóng ngay từ đầu.

Đường ống gas, thoát nước ngưng và hệ thống điện

Đây là phần dễ bị xem nhẹ khi chỉ nhìn vào thiết bị. Dàn lạnh âm trần nằm phía trên hoặc trong hệ trần nên đường ống môi chất lạnh, đường thoát nước ngưng và dây điện đều phải được bố trí trước khi hoàn thiện trần.

Đặc biệt, nước ngưng phải được dẫn thoát đúng cao độ và độ dốc hoặc sử dụng phương án bơm phù hợp với thiết kế. Nếu hạ tầng này không được tính toán từ đầu, việc sửa chữa sau khi trần đã hoàn thiện có thể phức tạp và ảnh hưởng trực tiếp đến kiến trúc nội thất.

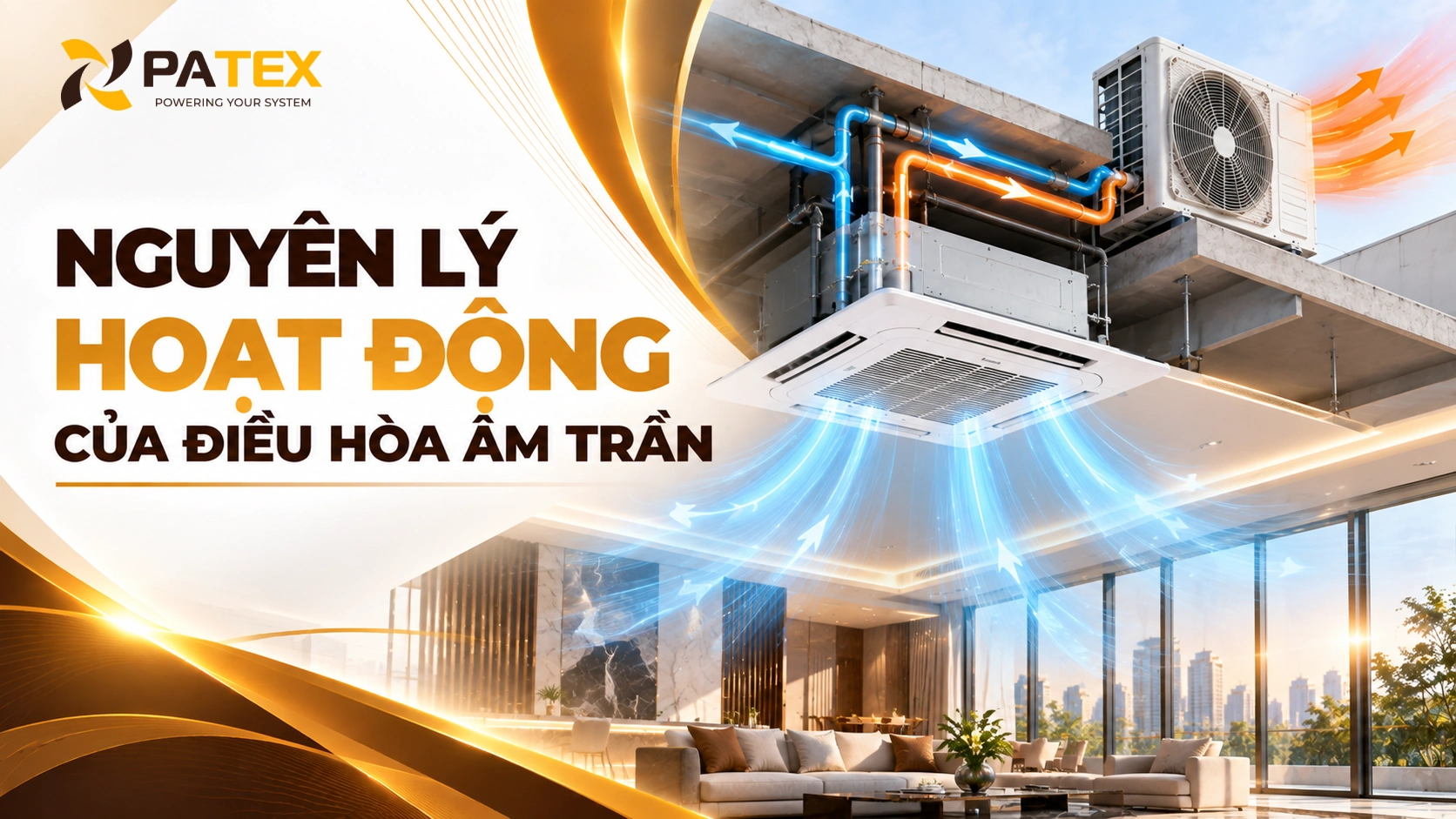

Nguyên Lý Hoạt Động Của Điều Hòa Âm Trần

Có thể hình dung nguyên lý làm lạnh qua bốn bước chính, thay vì đi sâu vào các thông số nhiệt động học không cần thiết đối với người dùng phổ thông.

Dàn lạnh hấp thụ nhiệt trong phòng

Không khí trong phòng được quạt của dàn lạnh hút vào, đi qua bề mặt dàn trao đổi nhiệt và được làm giảm nhiệt độ trước khi đưa trở lại không gian.

Môi chất lạnh vận chuyển nhiệt

Môi chất lạnh tuần hoàn trong hệ thống và đảm nhiệm việc nhận nhiệt ở phía dàn lạnh rồi đưa lượng nhiệt đó về phía dàn nóng.

Dàn nóng thải nhiệt ra môi trường

Tại dàn nóng, nhiệt được truyền ra môi trường bên ngoài. Máy nén và hệ thống trao đổi nhiệt phối hợp để duy trì chu trình làm lạnh liên tục.

Không khí được phân phối trở lại không gian

Không khí sau khi được xử lý được đưa trở lại phòng qua mặt nạ cassette hoặc cửa gió. Với cassette, hướng và phạm vi phân phối khí phụ thuộc vào thiết kế dàn lạnh; với hệ nối ống gió, không khí được dẫn đến các vị trí thông qua đường ống và cửa gió.

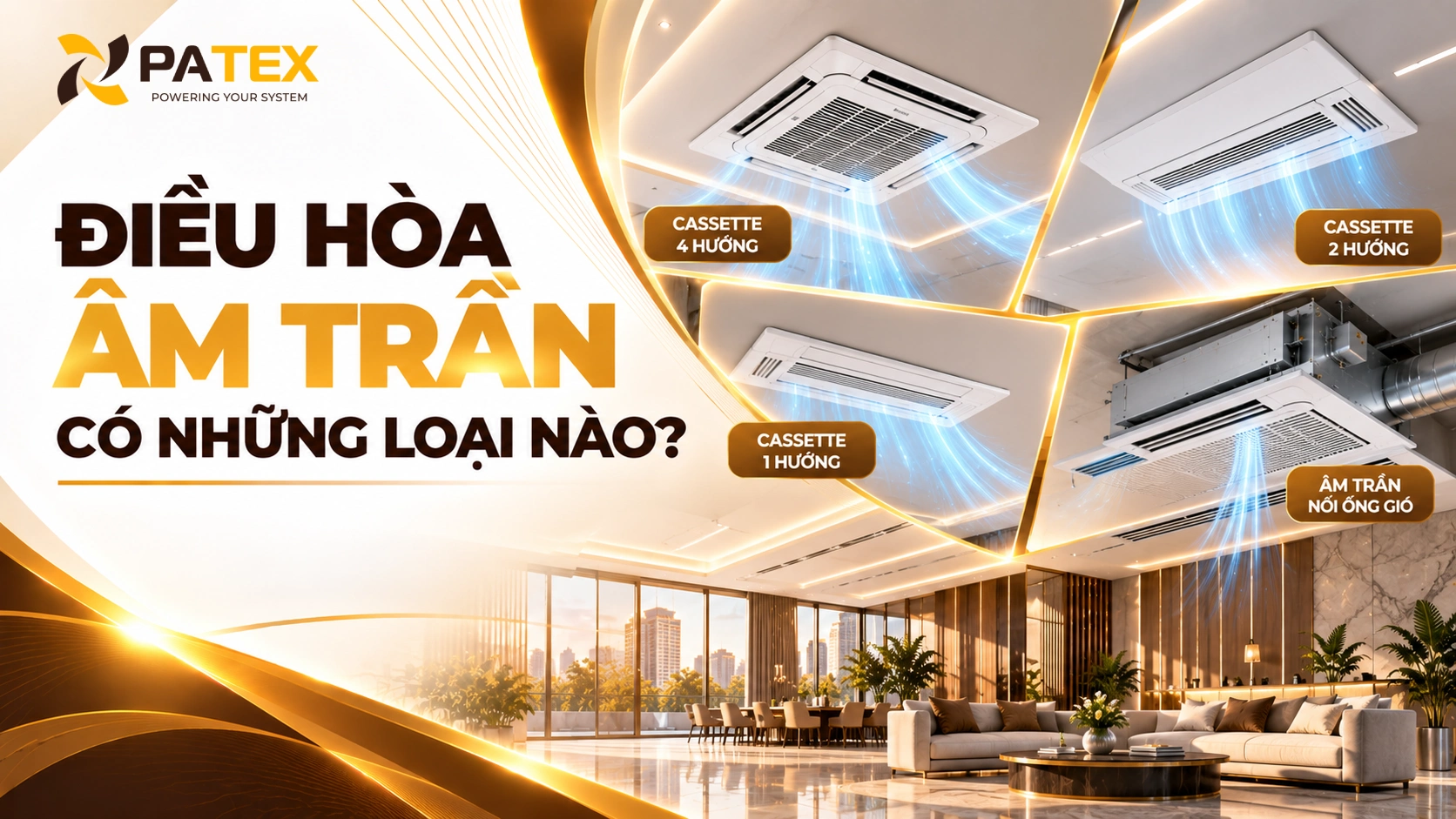

Điều Hòa Âm Trần Có Những Loại Nào?

Không phải tất cả thiết bị gọi là “âm trần” đều có cùng cách phân phối khí. Trong thực tế, có thể gặp các cấu hình cassette với số hướng thổi khác nhau và hệ thống âm trần nối ống gió. Panasonic hiện cũng phân nhóm sản phẩm theo cassette 4 hướng, 2 hướng và 1 hướng trong hệ VRF.

Điều hòa âm trần cassette 4 hướng

Đây là kiểu dễ nhận biết nhất với mặt nạ gần vuông và các cửa gió phân bố quanh dàn lạnh. Luồng khí được đưa ra nhiều hướng, phù hợp với những mặt bằng tương đối rộng và có thể bố trí dàn lạnh ở vị trí thuận lợi.

Ưu điểm của cấu hình này nằm ở khả năng phân phối khí theo nhiều phía, nhưng hiệu quả thực tế vẫn phụ thuộc vào công suất, chiều cao trần, vị trí lắp và đặc điểm không gian. Không nên hiểu rằng chỉ cần dùng cassette 4 hướng là mọi vị trí trong phòng đều đạt cùng một mức nhiệt.

Các dòng cassette 4 hướng hiện có nhiều dải công suất và được sử dụng trong nhiều loại công trình thương mại như nhà hàng, khách sạn, văn phòng và các không gian dịch vụ.

Điều hòa âm trần cassette 1 hướng

Cassette 1 hướng đưa luồng khí chủ yếu theo một phía, phù hợp với những mặt bằng có cách bố trí đặc thù hoặc vị trí lắp dàn lạnh không nằm giữa phòng.

Thiết kế này có thể hữu ích khi cần bố trí thiết bị gần tường hoặc trong những khu vực có khoảng trần hạn chế. Một số dòng 1 hướng được thiết kế mỏng để thuận lợi hơn khi lắp đặt trong không gian trần không quá dư dả.

Điều hòa âm trần cassette 2 hướng

Cassette 2 hướng phân phối khí về hai phía, phù hợp với một số mặt bằng dài hoặc cách bố trí nội thất cần hướng gió theo hai chiều.

Loại này không phải lựa chọn mặc định cho mọi phòng. Vị trí dàn lạnh, hình dạng mặt bằng và hướng phân phối khí cần được xem xét cùng nhau trước khi chọn thiết bị. Trong danh mục VRF của Panasonic hiện có dòng cassette 2 hướng được thiết kế theo hướng gọn và linh hoạt khi lắp đặt.

Điều hòa âm trần nối ống gió

Khác với cassette, dàn lạnh của hệ nối ống gió được đặt phía trên trần và không cần để lộ toàn bộ mặt máy trong không gian sử dụng. Không khí sau khi được xử lý được đưa qua hệ thống ống gió đến các cửa gió bố trí theo thiết kế.

Giải pháp này phù hợp với công trình đặt nặng yêu cầu liền mạch về kiến trúc, chẳng hạn khi chủ đầu tư không muốn mặt nạ cassette trở thành một điểm hiện diện rõ trên trần. Đổi lại, phương án này đòi hỏi thiết kế đường ống, cửa gió và khoảng không kỹ thuật cẩn thận hơn.

Nếu đang cân nhắc giữa hai phương án, có thể xem thêm điều hòa nối ống gió để hiểu rõ sự khác biệt về cách bố trí, phân phối khí và yêu cầu thi công.

Panasonic cũng phân biệt hai nhóm này dựa trên cách dàn lạnh phân phối không khí: cassette đưa khí trực tiếp qua mặt nạ, trong khi hệ nối ống gió đưa khí đến không gian qua đường ống và cửa gió.

Điều Hòa Âm Trần Phù Hợp Với Công Trình Nào?

Điều hòa âm trần thường được lựa chọn ở những công trình cần giải quyết đồng thời bài toán làm mát, bố trí không gian và thẩm mỹ nội thất. Tuy nhiên, không phải cứ công trình lớn là phải dùng âm trần. Quyết định còn phụ thuộc vào diện tích, tải lạnh, chiều cao trần, số lượng người sử dụng, cách chia phòng và phương án kỹ thuật của toàn bộ công trình.

Văn phòng và showroom

Văn phòng, showroom thường có không gian tương đối mở và yêu cầu cao về cách bố trí nội thất. Việc đưa dàn lạnh lên trần giúp hạn chế thiết bị xuất hiện trên các mảng tường, từ đó thuận lợi hơn khi bố trí bàn làm việc, tủ kệ, khu vực trưng bày hoặc hệ thống nhận diện thương hiệu.

Với mặt bằng có nhiều người sử dụng, vị trí và hướng phân phối khí cũng cần được tính toán theo cách bố trí thực tế. Không nên chỉ căn cứ vào diện tích tổng để chọn máy, bởi khu vực gần kính, có nhiều thiết bị điện hoặc tập trung đông người có thể có nhu cầu tải lạnh khác nhau.

Nhà hàng, café và khách sạn

Trong nhà hàng, café và khách sạn, điều hòa phải đáp ứng một không gian có mật độ người thay đổi và thường có yêu cầu cao về kiến trúc. Dàn lạnh âm trần có thể giúp giảm sự hiện diện của thiết bị trên tường, đồng thời tạo điều kiện bố trí luồng khí từ phía trên.

Với những khu vực như sảnh, phòng ăn hoặc phòng họp, việc lựa chọn vị trí dàn lạnh cần tránh hướng gió gây khó chịu trực tiếp cho khách. Đồng thời, hệ thống phải được tính toán để thuận tiện cho bảo trì mà không làm ảnh hưởng nhiều đến hoạt động kinh doanh.

Các dòng cassette hiện được sử dụng trong nhiều loại không gian thương mại như cửa hàng, nhà hàng, khách sạn và văn phòng. Tuy nhiên, loại thiết bị và cấu hình cụ thể vẫn cần lựa chọn theo từng mặt bằng thay vì áp dụng một phương án chung.

Biệt thự và căn hộ cao cấp

Đối với biệt thự và căn hộ cao cấp, lý do lựa chọn điều hòa âm trần thường không chỉ nằm ở khả năng làm mát mà còn ở yêu cầu phối hợp với kiến trúc nội thất. Dàn lạnh được bố trí trên trần giúp giảm việc sử dụng các mảng tường cho thiết bị kỹ thuật, đặc biệt tại phòng khách, phòng ăn hoặc các không gian sinh hoạt chung.

Tuy nhiên, để đạt hiệu quả thẩm mỹ, vị trí dàn lạnh cần được xác định cùng với đèn, rèm, cửa gió, hệ thống điện và các chi tiết trần. Nếu thiết bị được bổ sung sau khi nội thất đã hoàn thiện, việc thay đổi vị trí hoặc đường ống có thể khó khăn hơn đáng kể.

Trường học, bệnh viện và công trình dịch vụ

Những công trình này thường có nhiều khu vực sử dụng với yêu cầu khác nhau. Ngoài khả năng làm mát, thiết kế cần xem xét độ ồn, hướng gió, khả năng bảo trì, thời gian vận hành và cách phân chia từng khu vực.

Đặc biệt với bệnh viện hoặc các không gian có yêu cầu kỹ thuật riêng, không nên mặc định dùng một cấu hình điều hòa âm trần cho toàn bộ công trình. Phương án điều hòa cần được đặt trong tổng thể thiết kế HVAC và các yêu cầu kỹ thuật tương ứng của từng khu vực.

Khi nào không nên mặc định chọn điều hòa âm trần?

Điều hòa âm trần không phải lựa chọn tối ưu trong mọi trường hợp. Nếu trần không đủ khoảng không kỹ thuật, mặt bằng có hình dạng đặc thù hoặc công trình yêu cầu giấu hoàn toàn thiết bị và cửa gió, phương án cassette có thể chưa phải lựa chọn phù hợp.

Tương tự, với công trình có nhiều phòng cần kiểm soát riêng, nhiều dàn lạnh hoặc yêu cầu đưa không khí đến các vị trí khác nhau bằng hệ thống ống gió, cần xem xét các giải pháp khác trước khi quyết định.

Đây là lúc việc lựa chọn nên chuyển từ “chọn một loại điều hòa” sang “chọn phương án HVAC phù hợp với công trình”.

Điều Hòa Âm Trần Khác Gì Điều Hòa Treo Tường?

Hai loại đều có cùng mục đích chính là điều hòa không khí, nhưng khác nhau đáng kể về cách bố trí thiết bị và yêu cầu thi công. Điều hòa treo tường thường phù hợp với phòng có quy mô nhỏ hoặc vừa và không yêu cầu xử lý nhiều về không gian trần; trong khi âm trần cần được tính toán đồng bộ với kết cấu trần và hệ thống kỹ thuật.

Tiêu chí	Điều hòa âm trần	Điều hòa treo tường
Vị trí dàn lạnh	Khu vực trần, tùy cấu hình có thể nằm trong khoảng không kỹ thuật	Trên tường
Không gian tường	Ít chiếm diện tích tường	Cần bố trí một vị trí trên tường
Phân phối khí	Phụ thuộc loại dàn lạnh và thiết kế	Chủ yếu theo hướng thổi của dàn lạnh
Không gian phù hợp	Văn phòng, showroom, nhà hàng, khách sạn, biệt thự và nhiều công trình dịch vụ	Phòng ngủ, phòng khách và các không gian có mặt bằng đơn giản
Yêu cầu về trần	Cần kiểm tra khoảng không và khả năng bố trí hạ tầng	Ít phụ thuộc vào khoảng không trần
Thi công	Cần phối hợp với trần, điện, ống gas và thoát nước ngưng	Thường đơn giản hơn
Bảo trì	Cần có phương án tiếp cận thiết bị trên trần	Thường dễ tiếp cận hơn

Vì vậy, không nên đánh giá hai loại theo tiêu chí “loại nào tốt hơn”. Với phòng ngủ nhỏ, một hệ treo tường có thể là phương án đơn giản và hợp lý; trong khi văn phòng, showroom hoặc không gian cao cấp có yêu cầu về kiến trúc có thể cần giải pháp âm trần.

Điều Hòa Âm Trần Khác Gì Điều Hòa Nối Ống Gió?

Điều hòa cassette và điều hòa nối ống gió đều có thể bố trí dàn lạnh ở khu vực trần, nhưng cách đưa không khí vào phòng khác nhau. Đây là điểm cần phân biệt rõ trước khi lựa chọn, đặc biệt với công trình có yêu cầu cao về kiến trúc.

Khác nhau về cách phân phối khí

Với cassette, không khí sau khi được xử lý được đưa trực tiếp ra không gian qua mặt nạ của dàn lạnh. Tùy thiết kế, thiết bị có thể phân phối khí theo một, hai hoặc nhiều hướng.

Với hệ nối ống gió, dàn lạnh được đặt phía trên trần và không khí được dẫn qua hệ thống ống đến các cửa gió. Vì vậy, vị trí cửa gió có thể được tổ chức linh hoạt hơn theo thiết kế không gian.

Khác nhau về mức độ ẩn thiết bị

Cassette vẫn có mặt nạ hiện diện trên bề mặt trần. Đây có thể là một phần trong thiết kế nội thất nếu vị trí và hình thức mặt nạ được bố trí hợp lý.

Trong khi đó, hệ nối ống gió cho phép giấu phần lớn thiết bị phía trên trần, chỉ để lại cửa gió và cửa hồi theo phương án thiết kế. Điều này phù hợp với những công trình muốn hạn chế sự xuất hiện của thiết bị điều hòa trong không gian nội thất.

Khác nhau về yêu cầu thiết kế trần

Cassette cần khoảng không phù hợp để đặt thân dàn lạnh và triển khai đường ống, điện, thoát nước ngưng. Hệ nối ống gió còn cần thêm không gian cho đường ống gió, cửa gió và các phụ kiện liên quan.

Do đó, phương án nối ống gió thường cần được phối hợp chặt chẽ hơn với kiến trúc và thiết kế trần ngay từ đầu. Không nên đợi đến khi hoàn thiện nội thất mới xác định vị trí cửa gió hoặc đường ống.

Công trình nào nên cân nhắc từng phương án?

Cassette có thể phù hợp khi công trình cần giải pháp tương đối gọn, mặt nạ thiết bị vẫn chấp nhận được trong thiết kế và không gian cho phép bố trí dàn lạnh trên trần.

Nối ống gió đáng cân nhắc khi yêu cầu về kiến trúc cao hơn, cần phân phối khí đến nhiều vị trí hoặc muốn hạn chế sự xuất hiện của dàn lạnh trong phòng. Tuy nhiên, phương án này cần tính toán kỹ về không gian kỹ thuật, đường ống gió, cửa gió và khả năng bảo trì.

Nếu cần tìm hiểu sâu hơn về phương án này, có thể xem điều hòa nối ống gió để so sánh cụ thể về cấu tạo, cách phân phối khí và yêu cầu thi công.

Tóm lại: lựa chọn giữa âm trần cassette và nối ống gió không nên chỉ dựa vào tên thiết bị. Yếu tố quyết định là mặt bằng, yêu cầu kiến trúc, tải lạnh, không gian kỹ thuật và cách công trình cần phân phối không khí.

Điều Hòa Âm Trần Có Thể Kết Hợp Với Điều Hòa Trung Tâm Không?

Điều hòa âm trần và điều hòa trung tâm không phải hai khái niệm loại trừ nhau. Âm trần chủ yếu mô tả cách bố trí dàn lạnh trong không gian, còn điều hòa trung tâm nói đến cấu trúc của cả hệ thống, cách kết nối thiết bị và phương thức quản lý. Vì vậy, trong một số công trình, dàn lạnh cassette âm trần hoàn toàn có thể trở thành một phần của hệ thống điều hòa trung tâm.

Điều hòa âm trần trong hệ VRF/VRV

Trong hệ thống VRF/VRV, một dàn nóng có thể kết nối với nhiều dàn lạnh để đáp ứng nhu cầu làm mát cho các khu vực khác nhau. Tùy từng dòng sản phẩm, dàn lạnh có thể là cassette âm trần, dàn lạnh nối ống gió hoặc các kiểu dàn lạnh khác.

Điều này cho phép chủ đầu tư lựa chọn dạng dàn lạnh phù hợp với kiến trúc từng khu vực, trong khi toàn bộ hệ thống vẫn được thiết kế theo một giải pháp điều hòa có cấu trúc thống nhất.

Chẳng hạn, khu vực sảnh hoặc phòng họp có thể sử dụng cassette âm trần để phân phối gió trực tiếp, trong khi những không gian cần giấu thiết bị có thể sử dụng dàn lạnh nối ống gió. Việc lựa chọn cấu hình cụ thể cần dựa trên công suất, mặt bằng, chiều cao trần và yêu cầu vận hành của công trình.

Khi nào nên cân nhắc hệ thống điều hòa trung tâm?

Điều hòa trung tâm thường được xem xét khi công trình có nhiều phòng, nhiều khu vực sử dụng hoặc số lượng dàn lạnh lớn. Khi đó, việc thiết kế riêng lẻ từng máy có thể khiến hệ thống đường ống, điều khiển và quản lý vận hành trở nên phức tạp.

Một hệ thống trung tâm có thể phù hợp hơn khi công trình cần:

• Kết nối nhiều dàn lạnh trong cùng một hệ thống.
• Phân chia khu vực làm mát theo nhu cầu sử dụng.
• Quản lý và điều khiển tập trung.
• Phối hợp đồng bộ với thiết kế điện, nước và MEP.
• Có phương án mở rộng hoặc thay đổi công năng trong quá trình sử dụng.

Với công trình quy mô lớn, việc lựa chọn hệ thống nên được thực hiện từ giai đoạn thiết kế thay vì chỉ quyết định dựa trên mẫu dàn lạnh. Xem giải pháp điều hòa trung tâm để tham khảo thêm về cấu trúc và phạm vi ứng dụng của hệ thống.

Điều Hòa Âm Trần Và Điều Hòa Multi Khác Nhau Như Thế Nào?

Điều hòa âm trần và điều hòa Multi thường bị đặt cạnh nhau như hai lựa chọn thay thế trực tiếp, nhưng thực tế chúng đang được phân loại theo hai tiêu chí khác nhau. Một bên nói về vị trí, kiểu dáng dàn lạnh; bên còn lại nói về cách kết nối giữa dàn nóng và các dàn lạnh.

Âm trần nói về kiểu dàn lạnh và cách lắp đặt

Điều hòa âm trần là cách gọi dựa trên vị trí và hình thức lắp dàn lạnh. Thiết bị được bố trí tại khu vực trần thay vì treo trên tường, trong đó phổ biến có cassette 1 hướng, 2 hướng, 4 hướng hoặc các cấu hình âm trần khác tùy hệ thống.

Do đó, khi nói một công trình sử dụng điều hòa âm trần, chưa thể kết luận đó là hệ thống độc lập, Multi hay VRF. Cần xem tiếp cấu trúc kết nối của thiết bị.

Multi nói về cách kết nối dàn nóng – dàn lạnh

Điều hòa Multi tập trung vào mối quan hệ giữa dàn nóng và nhiều dàn lạnh. Một dàn nóng có thể kết nối với nhiều dàn lạnh theo cấu hình được nhà sản xuất quy định.

Các dàn lạnh trong hệ Multi có thể có nhiều kiểu khác nhau tùy model và hệ thống. Vì vậy, “âm trần” và “Multi” có thể cùng xuất hiện trong một giải pháp thay vì nhất thiết phải lựa chọn một trong hai.

Khi nào nên cân nhắc Multi?

Multi thường được cân nhắc tại những công trình có nhiều không gian cần điều hòa nhưng không muốn bố trí một dàn nóng riêng cho từng phòng. Đây có thể là lựa chọn đáng xem xét đối với căn hộ, biệt thự hoặc những mặt bằng có nhiều khu vực sử dụng độc lập.

Tuy nhiên, nếu công trình có quy mô lớn, số lượng dàn lạnh nhiều và yêu cầu quản lý hệ thống cao hơn, cần so sánh thêm với VRF hoặc các giải pháp điều hòa trung tâm khác.

Tham khảo điều hòa Multi để hiểu rõ hơn về cấu trúc và phạm vi ứng dụng của hệ thống.

Lắp Điều Hòa Âm Trần Cần Lưu Ý Những Gì?

Điều hòa âm trần liên quan trực tiếp đến kết cấu trần và hệ thống kỹ thuật phía trên trần. Vì vậy, việc lắp đặt nên được tính toán cùng mặt bằng kiến trúc và MEP ngay từ đầu, thay vì chờ hoàn thiện nội thất mới xác định vị trí thiết bị.

Chừa không gian kỹ thuật trên trần

Dàn lạnh âm trần cần có khoảng không phù hợp để lắp đặt, đấu nối và bảo trì. Ngoài kích thước của thiết bị, cần tính đến đường ống môi chất lạnh, ống thoát nước ngưng, dây điện và các kết nối liên quan.

Nếu khoảng trống phía trên trần quá hạn chế, việc lắp đặt và bảo dưỡng sau này có thể gặp khó khăn.

Bố trí dàn lạnh và cửa gió theo mặt bằng

Vị trí dàn lạnh không nên chỉ căn theo khoảng trống trên trần. Cần xem xét diện tích phòng, hình dạng mặt bằng, vị trí người sử dụng, cửa ra vào, vách ngăn, cửa kính và cách bố trí nội thất.

Mục tiêu là để luồng khí phân bố hợp lý, tránh trường hợp vị trí thổi gió bị che chắn hoặc tạo luồng gió trực tiếp vào khu vực không phù hợp.

Đảm bảo đường ống và thoát nước ngưng

Đường ống môi chất lạnh cần được bố trí theo yêu cầu kỹ thuật của thiết bị. Hệ thống thoát nước ngưng cũng cần đặc biệt chú ý vì dàn lạnh nằm trên trần.

Độ dốc, hướng thoát nước, vị trí bơm nước ngưng nếu cần và khả năng kiểm tra đường ống đều nên được tính trước khi đóng trần. Một phương án thoát nước không hợp lý có thể gây khó khăn cho vận hành và bảo trì về sau.

Tính toán vị trí dàn nóng

Dàn nóng cần được đặt tại vị trí đáp ứng yêu cầu về thông gió, khoảng cách kỹ thuật, khả năng thải nhiệt và tiếp cận khi bảo dưỡng. Với công trình nhiều thiết bị, cần tính tổng thể vị trí dàn nóng thay vì bố trí từng máy một cách riêng lẻ.

Kiểm tra khả năng tiếp cận khi bảo trì

Một sai sót thường gặp là quan tâm nhiều đến việc giấu thiết bị nhưng bỏ qua đường tiếp cận để bảo dưỡng. Sau khi hoàn thiện trần, kỹ thuật viên vẫn cần có không gian phù hợp để kiểm tra dàn lạnh, vệ sinh bộ lọc, xử lý nước ngưng và thực hiện các công việc cần thiết.

Vì vậy, cửa thăm hoặc phương án tiếp cận thiết bị cần được xác định ngay trong thiết kế.

Phối hợp với hệ thống điện, trần và nội thất

Vị trí điều hòa cần được phối hợp với đèn, đầu báo cháy, sprinkler, camera, loa, cửa thăm trần và các hạng mục MEP khác. Với công trình yêu cầu cao về thẩm mỹ, việc phối hợp này càng quan trọng vì chỉ cần thay đổi vị trí một thiết bị cũng có thể ảnh hưởng đến bố cục trần.

Một hệ thống điều hòa âm trần tốt không chỉ nằm ở việc chọn đúng công suất máy mà còn phụ thuộc vào thiết kế và thi công đồng bộ với công trình.

Ưu Điểm Và Hạn Chế Của Điều Hòa Âm Trần

Điều hòa âm trần có những lợi thế rõ ràng về bố trí không gian, nhưng cũng đi kèm yêu cầu kỹ thuật cao hơn so với một số phương án lắp đặt đơn giản. Đánh giá cả hai mặt sẽ giúp chủ đầu tư lựa chọn phù hợp với điều kiện thực tế thay vì chỉ dựa vào yếu tố thẩm mỹ.

Ưu điểm

Tính thẩm mỹ: Dàn lạnh được bố trí tại trần nên giảm sự hiện diện của thiết bị trên các mảng tường. Đây là lý do kiểu điều hòa này thường xuất hiện trong những không gian chú trọng thiết kế nội thất.

Phân phối khí rộng: Đặc biệt với cassette nhiều hướng, luồng khí có thể được phân bổ theo nhiều phía trong khu vực sử dụng. Hiệu quả thực tế vẫn phụ thuộc vào vị trí lắp đặt và thiết kế mặt bằng.

Tiết kiệm diện tích tường: Không cần dành một mảng tường cho dàn lạnh, giúp không gian thuận lợi hơn cho việc bố trí nội thất, tủ, tranh hoặc các hạng mục trang trí.

Phù hợp không gian thương mại và cao cấp: Văn phòng, showroom, nhà hàng, khách sạn, biệt thự và căn hộ cao cấp là những nhóm công trình thường có nhu cầu kết hợp giữa điều hòa và thiết kế nội thất.

Có nhiều lựa chọn về hướng gió: Tùy cấu hình, người dùng có thể lựa chọn cassette 1 hướng, 2 hướng, 4 hướng hoặc giải pháp phân phối khí khác để phù hợp với hình dạng mặt bằng.

Hạn chế

Yêu cầu không gian kỹ thuật trên trần: Dàn lạnh, đường ống và hệ thống thoát nước cần có khoảng không phù hợp. Những công trình có trần thấp hoặc trần kỹ thuật hạn chế cần kiểm tra kỹ trước khi lựa chọn.

Thi công phức tạp hơn điều hòa treo tường: Việc lắp đặt liên quan đến trần, đường ống, điện, thoát nước ngưng và các hạng mục MEP khác nên cần phối hợp nhiều hơn.

Cần tính toán thoát nước ngưng: Đây là một phần quan trọng của hệ thống và không nên xử lý như một hạng mục phụ sau khi đã hoàn thiện trần.

Chi phí phụ thuộc cấu hình: Giá đầu tư không chỉ phụ thuộc vào công suất máy mà còn liên quan đến loại dàn lạnh, thương hiệu, hệ thống kết nối, đường ống, vật tư, điều kiện công trình và khối lượng thi công.

Bảo trì cần tiếp cận vị trí trên trần: Nếu thiết kế không có phương án tiếp cận hợp lý, công việc vệ sinh, kiểm tra và sửa chữa sau này có thể mất nhiều thời gian hơn.

PATEX Thiết Kế Và Thi Công Điều Hòa Âm Trần Cho Công Trình Như Thế Nào?

Với điều hòa âm trần, PATEX không tiếp cận theo hướng chỉ chọn máy rồi tiến hành lắp đặt. Phương án được xây dựng dựa trên đặc điểm mặt bằng, tải lạnh, yêu cầu sử dụng và khả năng phối hợp với kiến trúc, nội thất và hệ thống MEP của công trình.

Khảo sát công trình

PATEX khảo sát mặt bằng, diện tích sử dụng, chiều cao trần, kết cấu, vị trí cấp điện, khả năng bố trí dàn nóng và các điều kiện liên quan đến thi công. Đây là cơ sở để xác định những giới hạn kỹ thuật trước khi lên phương án.

Xác định tải lạnh và nhu cầu sử dụng

Công suất điều hòa cần được tính theo điều kiện thực tế thay vì chỉ lấy diện tích phòng nhân với một hệ số cố định. Số người, hướng nắng, kính bao che, thiết bị tỏa nhiệt, thời gian sử dụng và đặc điểm từng khu vực đều có thể ảnh hưởng đến tải lạnh.

Tư vấn phương án thiết bị

Từ nhu cầu thực tế, PATEX tư vấn cấu hình phù hợp về công suất, kiểu dàn lạnh và hệ thống điều khiển. Với công trình có nhiều khu vực, phương án có thể được xem xét trên tổng thể thay vì lựa chọn từng thiết bị độc lập.

Thiết kế vị trí dàn lạnh, dàn nóng và đường ống

Vị trí thiết bị được tính toán đồng thời với hướng phân phối khí, tuyến ống môi chất lạnh, thoát nước ngưng và khả năng bảo trì. Với các dự án lớn, việc này giúp hạn chế thay đổi phát sinh khi bước vào thi công.

Phối hợp với kiến trúc, nội thất và MEP

PATEX phối hợp vị trí điều hòa với hệ thống trần, đèn, điện, phòng cháy chữa cháy và các hạng mục kỹ thuật khác. Mục tiêu là đảm bảo thiết bị hoạt động đúng yêu cầu nhưng vẫn giữ được bố cục nội thất của công trình.

Cung cấp – thi công – kiểm tra vận hành

Sau khi thống nhất phương án, PATEX thực hiện cung cấp thiết bị, vật tư và triển khai thi công theo thiết kế. Hệ thống được kiểm tra các hạng mục cần thiết trước khi đưa vào sử dụng, giúp phát hiện sớm những vấn đề liên quan đến kết nối, thoát nước và vận hành.

Bảo trì và hỗ trợ sau lắp đặt

Sau khi bàn giao, hệ thống vẫn cần được vệ sinh, kiểm tra và bảo dưỡng định kỳ theo điều kiện sử dụng. PATEX có thể tiếp tục hỗ trợ khách hàng trong quá trình vận hành nhằm duy trì hiệu quả hoạt động của hệ thống.

PATEX cung cấp giải pháp theo mô hình: Thiết kế – Cung cấp – Thi công – Phân phối trọn gói, hướng đến bốn yêu cầu cốt lõi của công trình: Thẩm mỹ – Kỹ thuật – An toàn – Tiết kiệm.

Điều hòa âm trần là giải pháp phù hợp khi công trình cần kết hợp giữa khả năng làm mát, phân phối không khí và yêu cầu thẩm mỹ. Tuy nhiên, hiệu quả của hệ thống phụ thuộc không chỉ vào thiết bị mà còn ở việc tính tải lạnh, lựa chọn vị trí dàn lạnh, bố trí đường ống, thoát nước ngưng và phối hợp với hệ thống trần, điện, nội thất ngay từ giai đoạn thiết kế.

Với các công trình như biệt thự, căn hộ cao cấp, khách sạn, văn phòng, showroom hay dự án thương mại, PATEX cung cấp giải pháp thiết kế – cung cấp – thi công – phân phối trọn gói, dựa trên đặc điểm thực tế của từng mặt bằng và nhu cầu sử dụng. Liên hệ PATEX để được tư vấn phương án điều hòa âm trần phù hợp cho công trình.

Câu hỏi thường gặp về điều hòa âm trần

1. Điều hòa âm trần là gì?

Điều hòa âm trần là loại điều hòa có dàn lạnh được lắp tại khu vực trần, thường sử dụng mặt nạ cassette để phân phối không khí vào phòng. Thiết bị giúp giảm diện tích sử dụng trên tường và phù hợp với những công trình chú trọng thẩm mỹ, bố trí nội thất và khả năng phân phối gió.

2. Điều hòa âm trần có những loại nào?

Các cấu hình phổ biến gồm cassette 1 hướng, 2 hướng, 4 hướng và dàn lạnh âm trần nối ống gió. Việc lựa chọn phụ thuộc vào hình dạng mặt bằng, hướng phân phối khí, khoảng không kỹ thuật trên trần và yêu cầu thiết kế của công trình.

3. Điều hòa âm trần phù hợp với công trình nào?

Điều hòa âm trần thường được sử dụng cho văn phòng, showroom, nhà hàng, khách sạn, biệt thự, căn hộ cao cấp, trường học, bệnh viện và các không gian thương mại. Với mỗi công trình cần tính đến tải lạnh, chiều cao trần, công năng và cách bố trí nội thất trước khi lựa chọn.

4. Điều hòa âm trần khác gì điều hòa treo tường?

Điều hòa âm trần đặt dàn lạnh tại khu vực trần, trong khi điều hòa treo tường được lắp trên tường. Âm trần phù hợp khi công trình cần giữ mảng tường thông thoáng và yêu cầu cao về bố cục nội thất; treo tường thường đơn giản hơn về lắp đặt và bảo trì.

5. Điều hòa âm trần khác điều hòa nối ống gió như thế nào?

Điều hòa âm trần cassette phân phối khí trực tiếp qua mặt nạ trên trần, còn điều hòa nối ống gió đưa không khí qua hệ thống ống dẫn đến các cửa gió. Dàn lạnh nối ống gió có thể được giấu phía trên trần nên phù hợp với những thiết kế cần hạn chế sự xuất hiện của thiết bị.

6. Điều hòa âm trần có thể kết hợp với điều hòa trung tâm không?

Có. Tùy dòng sản phẩm, dàn lạnh cassette âm trần có thể được sử dụng trong hệ thống VRF/VRV. Với công trình có nhiều dàn lạnh, nhiều khu vực sử dụng hoặc yêu cầu quản lý tập trung, có thể xem xét giải pháp điều hòa trung tâm thay vì bố trí từng máy độc lập.

7. Điều hòa âm trần có thể sử dụng trong hệ thống Multi không?

Có thể, tùy model và cấu hình hệ thống. “Âm trần” mô tả kiểu dàn lạnh và cách lắp đặt, còn “Multi” mô tả cách một dàn nóng kết nối với nhiều dàn lạnh. Vì vậy hai khái niệm này không nhất thiết loại trừ nhau.

8. Lắp điều hòa âm trần cần khoảng trống trên trần bao nhiêu?

Không có một khoảng trống cố định áp dụng cho mọi loại máy. Khoảng không cần thiết phụ thuộc vào kích thước dàn lạnh, phương án lắp đặt, đường ống, thoát nước ngưng và yêu cầu bảo trì của từng model. Cần kiểm tra thông số kỹ thuật trước khi thi công trần.

9. Điều hòa âm trần có cần bơm nước ngưng không?

Tùy thiết kế và model. Một số dàn lạnh âm trần có bơm nước ngưng tích hợp hoặc có thể sử dụng bơm theo cấu hình hệ thống. Khi thiết kế cần xác định hướng thoát nước, độ dốc đường ống và phương án xử lý nước ngưng để hạn chế nguy cơ rò rỉ trên trần.

10. Điều hòa âm trần có tiết kiệm điện không?

Mức tiêu thụ điện phụ thuộc vào công suất, công nghệ máy nén, hiệu suất thiết bị, tải lạnh thực tế và cách vận hành. Không nên đánh giá khả năng tiết kiệm điện chỉ dựa trên việc máy là loại âm trần; cần chọn đúng công suất và cấu hình phù hợp với tải của công trình.

11. Điều hòa âm trần có khó bảo trì không?

Việc bảo trì không nhất thiết phức tạp nếu hệ thống được thiết kế cửa thăm và vị trí tiếp cận phù hợp ngay từ đầu. Do dàn lạnh nằm trên trần, cần tính đến khả năng vệ sinh, kiểm tra thoát nước ngưng và tiếp cận các bộ phận kỹ thuật trong quá trình thiết kế.

12. Nên chọn điều hòa âm trần, nối ống gió, trung tâm hay Multi?

Không có một phương án phù hợp cho mọi công trình. Điều hòa âm trần, nối ống gió, Multi và điều hòa trung tâm cần được lựa chọn dựa trên số lượng phòng, tải lạnh, chiều cao trần, yêu cầu thẩm mỹ, khả năng bố trí dàn nóng, mức độ quản lý và ngân sách đầu tư. Với công trình có yêu cầu kỹ thuật cao, nên khảo sát mặt bằng và tính tải lạnh trước khi chốt cấu hình.
